Arduino LCD Ekran ve I2C Protokolü

Merhaba arkadaşlar, Arduino LCD Ekran ve I2C Protokolü yazımızda Arduino ile kullanabileceğimiz LCD Ekran türlerini, bağlantı için işimizi kolaylaştıran I2C protokolünü, Bağlantı aşamasını ve kod yazımını öğreneceğiz.

Arduino LCD Ekran I2C
Arduino LCD Ekran I2C

LCD ekranlar, fiyatlarının uygun olması ve işlevsellik, görsellik ve kullanım kolaylığı açısından birçok uygulamada tercih edilmektedir. Günlük hayatta ev telefonu, cep telefonu, beyaz eşyalarda vb hemen hemen her yerde kullanılabilemektedir.

Arduino ile kullanabileceğimiz LCD Ekranlar 1,2,4 satır ile 8,16,20,24,32 ve 40 sütun şeklinde farklı çeşitlerde bulunmaktadır. Bunların arasında en çok tercih edilen bizimde uygulamalarımızda kullandığımız çeşit ise 2×16 yani 2 satır 16 sütunlu LCD ekrandır.

LCD I2C protokolü olmadan Arduino ‘da bu iş gerçekten çok zahmetli olabilmektedir, çünkü LCD modülünü çalıştırabilmek için arduino ya tam 9 adet kablo çekmeniz gereklidir.Buda hem bağlantılarda soruna yol açabileceği gibi hemde arduino da çok fazla pin işgal eder.Bu sorunu I2C protokolü kullanarak düzeltebilirsiniz.Bazı modüllerin üzerinde geldiği gibi ayrı olarak da satılan IIC i2c modülü ile bu sorunu çözebilirsiniz.

Biz projelerimizde I2C ile kullanmaya özen göstereceğiz fakat tek olarak kullanmak isteyenler içinde ayrı bir yazı yazmayı planlıyorum.

I2C Nedir?

Arkadaşlar burada uzun uzun detaya girmeyeceğim. Daha önce söylediğim gibi LCD Ekran kullanmak için 9 kablo yerine bu araç sayesinde 4 kablo ile bağlantımızı yapabiliyoruz. Örnek Bağlantı şeması aşağıya eklenmiştir.

Arduino I2C

Bağlantı olarak aşağıdaki adımlar izlenmelidir.

VCC ile 5V
GND ile GND
SDA ile SDA
SCL ile SCL

Not: Ayrıca Arduino üzerinde SDA yerien A4 pinini SCL yerine A5 pinini kullanabilirsiniz.

Gördüğünüz gibi bağlantısı çok zor olan LCD Ekran I2C sayesinde en kolay bağlantı aşamasına sahip elektronik devre elemanımız haline gelmiştir.

Arduino LCD Ekran ve I2C Kodları

LCD Ekran kullanmak için gerekli olan kodlarda hazır olarak gelmemektedir. Kodları kullanılabilir hale getirmek için aşağıdaki adımları izleyiniz.

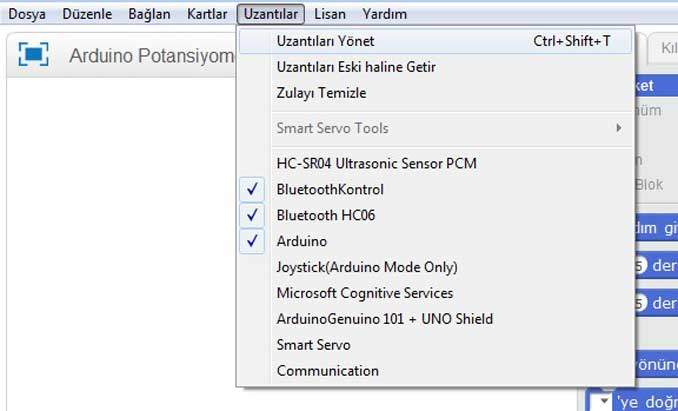

Arduino Uzantıları Yönet
Arduino Uzantıları Yönet

Uzantılar bölümüne girelim ve uzantıları yönet seçeneğine tıklayalım.

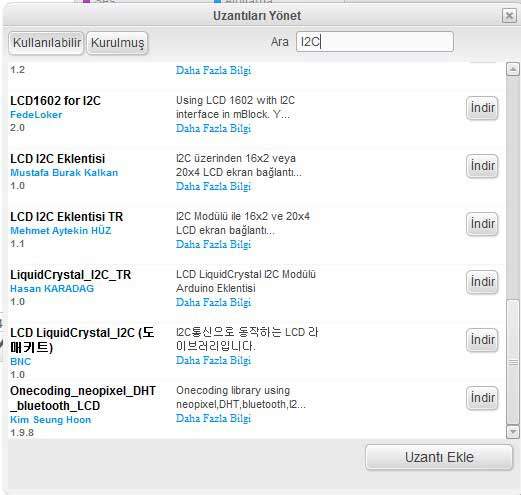

Arduino LCD I2C Eklentisi
Arduino LCD I2C Eklentisi

Burada birsürü uzantı mevcut. Biz I2C uzantısı ekleyeceğimiz için arama bölümüne I2C yazıyoruz. Aşağıya listelenen uzantılar içerisinden Mehmet Aytekin HÜZ tarafından yazılan LCD I2C Eklentisi TR uzantısının karşısındaki indir butonuna basıyoruz.

Not: İnternet bağlantısı gerektirir.

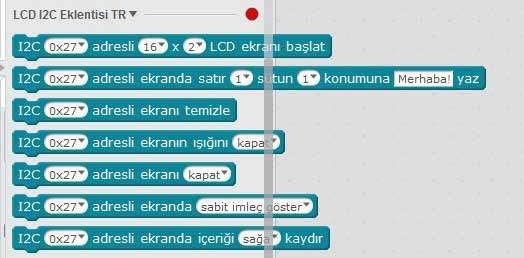

LCD I2C Eklentisi TR
LCD I2C Eklentisi TR

Eğer herşeyi doğru yaptıysanız Robotlar bölümünde yeni bir kullanılabilir kod bloğu açılacaktır.

İşte kodlarımızı bunlarla yazacağız. Hemen basit bir kod yazarak deneme yapalım.

Arduino ile Ekran Kullanımı (I2C) Uygulaması Kodları
Arduino ile Ekran Kullanımı (I2C) Uygulaması Kodları

Kodlarımız çok basit arkadaşlar, önce ekranı başlat kodunu ekliyoruz. daha sonra altına sürekli tekrarla içinde 1. Satır ve 2. Satır olmak üzere görünmesini istediğimiz metni yazıyoruz.

Metin yazarken Türkçe’ye özel karakterleri kullanmıyoruz.

Şimdilik bu kadar anlatım yeterli diye düşünüyorum. Soran olursa detaylara girebilirim. LCD ekran ile etkinlik yapmak için Arduino ile Kodlama Eğitimi sayfasındaki etkinlikleri takip edebilirsiniz.

Faydalı olması dileğiyle…
